● Filtrage efficient et fiable avec la consommation d’eau faible
● Rinçage inversé automatique hydraulique/pneumatique.
● Rinçage inversé automatique selon le différentiel de pression/timing, sans interruption de filtrage du système pendant le rinçage
● Conception de module, avec combinaison en fonction de l’espace, économe de l’espace
● Standards de connexion des brides de tous les modèle s à choisir ANSI B16.5/DIN2576/GB9119
● Grades de filtrage tels que 20, 50, 100, 130, 200, 400 microns etc. à choisir (consulter le fabricant pour les autres grades).
● Haute résistance à la corrosion des disques, applicable aux fluides et conditions complexes
● Coût de maintenance faible, opération en sécurité et longue durée de vie

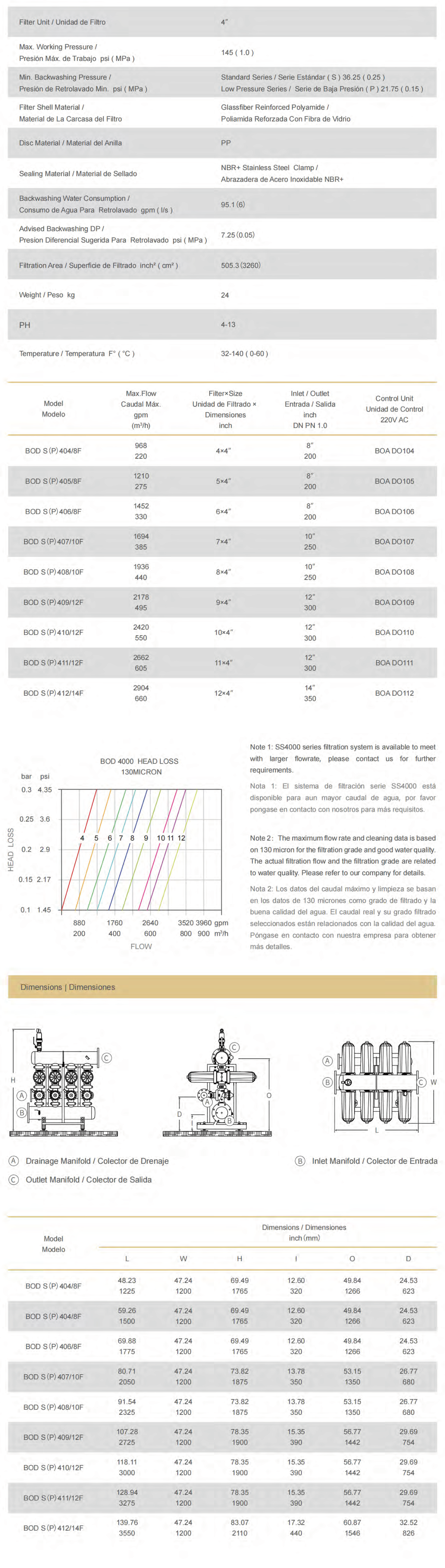

| Principaux paramètres de l’unité de filtrage | 4” |
| Pression de service max. | 145(1.0) |
| Pression de rinçage inversé min. | low pressure series / série de basse pression（P）21.75（0.15） |
| Matériau de caisse de filtre | polyamide renforcé avec fibre de verre |
| Matériau de disque | PP |
| Matériau étanche | caoutchouc naturel + étrier en acier inoxydable 316 |
| Débit de rinçage inverséption gpm(l/s) | 95.1(6) |
| Différentiel de pression du rinçage inversé recommandé psi(MPA) | 7.25(0.05) |
| Surface de filtrage inch²(cm²) | 505.3(3260) |
| Poids （kg） | 24 |
| PH | 4-13 |
| Température （°C） | 0-60 |
FILTRAGE
● Les disques de filtrage sont compressés sur le cadre du noyau de filtre.
● L’eau entre dans le filtre à travers l’entrée d’eau.
● Le flux d’eau traverse le disque centrifuge, la force centrifuge de l’eau laisse
les particules grandes projeter sur la surface interne, et concentrer sur le haut
de l’unité de filtrage, l’eau avec une petite quantité des impuretés traverse les
disques pour réduire la fréquence de nettoyage des disques et atteindre le résultat
de l’économie de l’eau.
● L’eau avec une petite quantité des impuretés entre dans le filtrage profond à
travers les fissures des disques, et l’eau propre après le filtrage entre dans la
sortie à travers l’interne des disques
RINÇAGE INVERSÉ
● Le flux d’eau de rinçage inversé (l’eau avec la pression après le filtrage) est aspiré de la sortie du fond du noyau de filtre, soulevant du piston du haut du cadre du noyau de filtre, et lâchant les disques
● Le flux d’eau de rinçage inversé est projeté sur les disques à travers les trous sur les colonnes du cadre du noyau de filtre, pour laisser les disques produire les mouvements horizontaux et verticaux, le flux d’eau réalise le rinçage radical de l’interne à l’ externe pendant la rotation rapide des disques, et puis les eaux sont évacuées de la bouche de vidange.
● Le piston reset après le rinçage inversé, avec les disques compressés, pour recommencer le processus de filtrage.
