● Efficient filtration with low back flushing water consumption and short time.
● Pneumatic drive automatic back flushing, lower feed pressure requirements and lower system power consumption.
● Mixed back flushing of air and water make it clean thoroughly and applicable for complex fluid such as viscous colloid, fiber particles, etc.
● Back flushing cycle can be activated by differential pressure & timing, without an interruption of filtration.
● Modular design for space saving, free combination according to the mounting space.
● Flange standard optional for ANSI B16.5 / DIN2576 / GB9119.
● Filtration grade optional for 50 / 100 / 130 / 200 micron etc, further requirements please refer to the manufacture.
● Low maintenance cost, reliable safe operation and long service life.

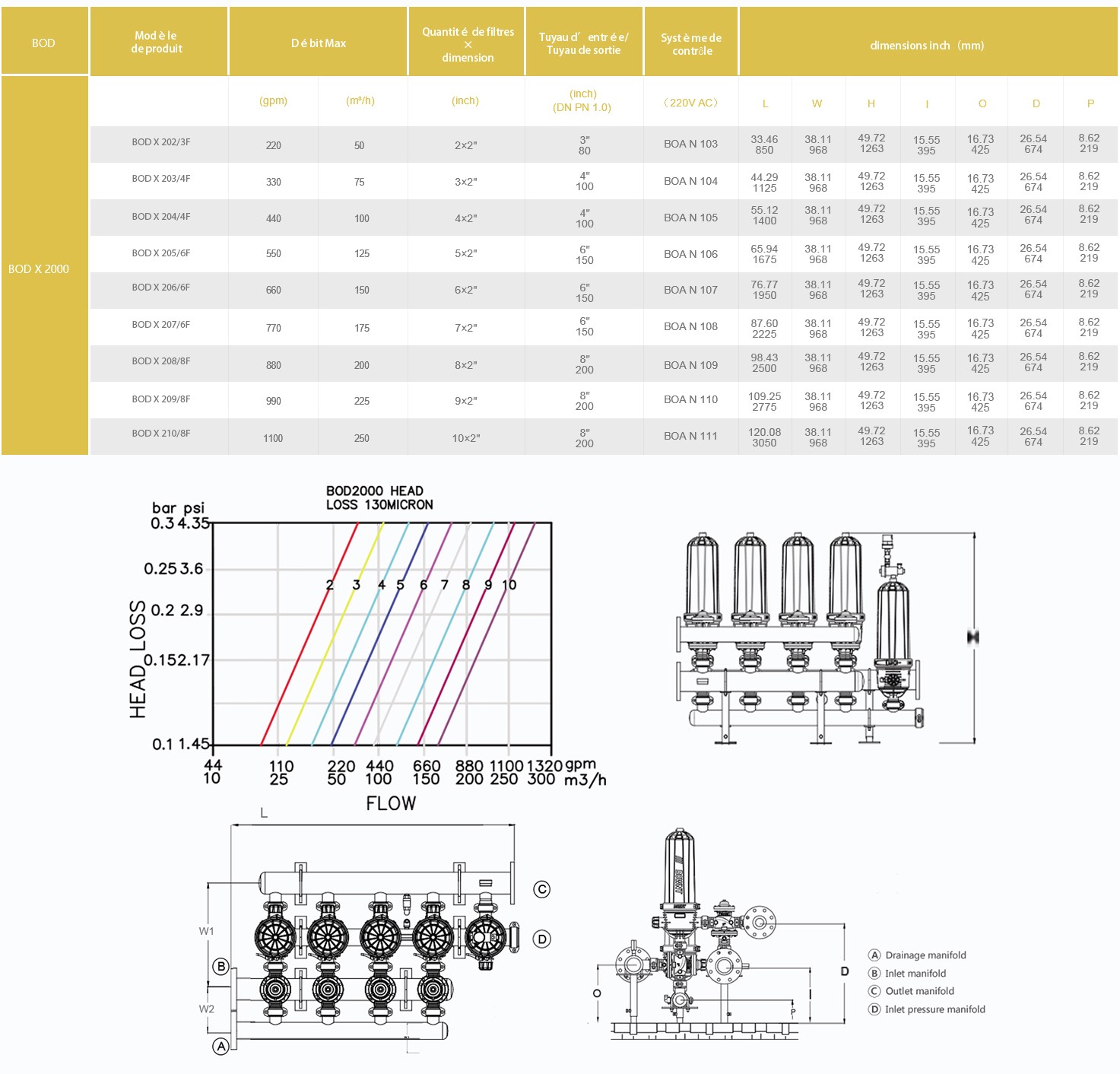

| Filter unit | 2” |
| Max. working pressure psi(MPa) | 145(1.0) |
| Min. back flushing pressure psi(MPa) | 36.25(0.25) |

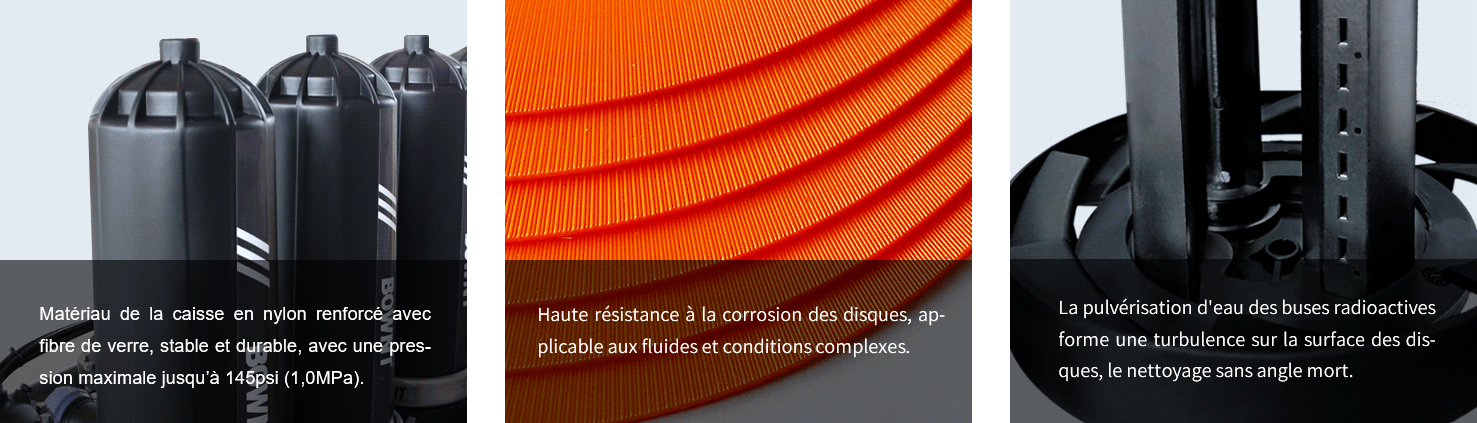

| Filter shell material | glassfiber reinforced polyamide |
| Disc material | PP |
| Sealing material | rubber and ss316 clamp |
| Back flushing water consumption gpm(l/s) | 47.55(3) |
| Advise back flushing DP psi(MPa) | 2.61(0.03) |
| Filtration surface inch²(cm²) | 232.5(1500) |
| Weight（kg） | 9.7 |
| PH | 4-13 |
| Temperature ℉(°C) | 32-140(0-60) |
FILTRAGE
● Les disques de filtrage sont compressés sur le cadre du noyau de filtre.
● L’eau entre dans le filtre à travers l’entrée d’eau.
● Le flux d’eau traverse le disque centrifuge, la force centrifuge de l’eau laisse
les particules grandes projeter sur la surface interne, et concentrer sur le haut
de l’unité de filtrage, l’eau avec une petite quantité des impuretés traverse les
disques pour réduire la fréquence de nettoyage des disques et atteindre le résultat
de l’économie de l’eau.
● L’eau avec une petite quantité des impuretés entre dans le filtrage profond à
travers les fissures des disques, et l’eau propre après le filtrage entre dans la
sortie à travers l’interne des disques
RINÇAGE INVERSÉ
● Le flux d’eau de rinçage inversé (l’eau avec la pression après le filtrage) est aspiré de la sortie du fond du noyau de filtre, soulevant du piston du haut du cadre du noyau de filtre, et lâchant les disques
● Le flux d’eau de rinçage inversé est projeté sur les disques à travers les trous sur les colonnes du cadre du noyau de filtre, pour laisser les disques produire les mouvements horizontaux et verticaux, le flux d’eau réalise le rinçage radical de l’interne à l’ externe pendant la rotation rapide des disques, et puis les eaux sont évacuées de la bouche de vidange.
● Le piston reset après le rinçage inversé, avec les disques compressés, pour recommencer le processus de filtrage.
